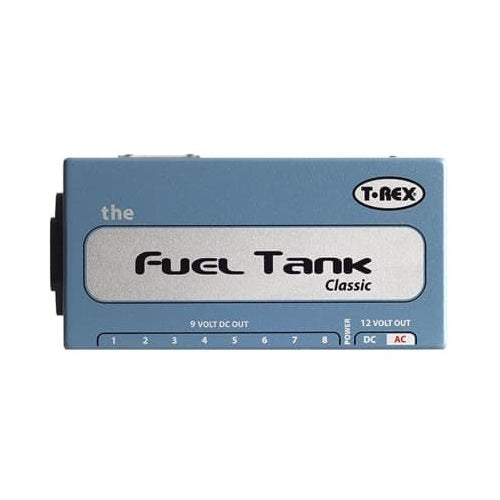

ALIMENTATION PURE CLASSIQUE

Fournissant 1 500 mA via dix prises CC, FuelTank alimente toutes vos pédales, vous permettant de fonctionner à pleine puissance nuit après nuit.

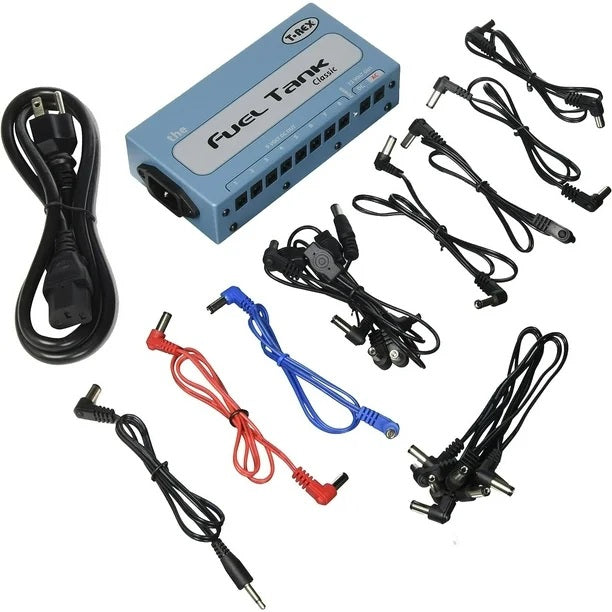

Avec son design compact, le FuelTank s'adapte facilement à tous les pédaliers, y compris le pédalier d'effets T-Rex ToneTrunk. Et il est livré avec tous les câbles dont vous avez besoin pour vous mettre en route. Le FuelTank fournit 1 500 mA de puissance fiable. Deux des dix sorties fournissent une alimentation 12 volts avec masse isolée - une DC et l'autre AC, pour les pédales AC.

FONCTIONNEMENT AU CARBURANT

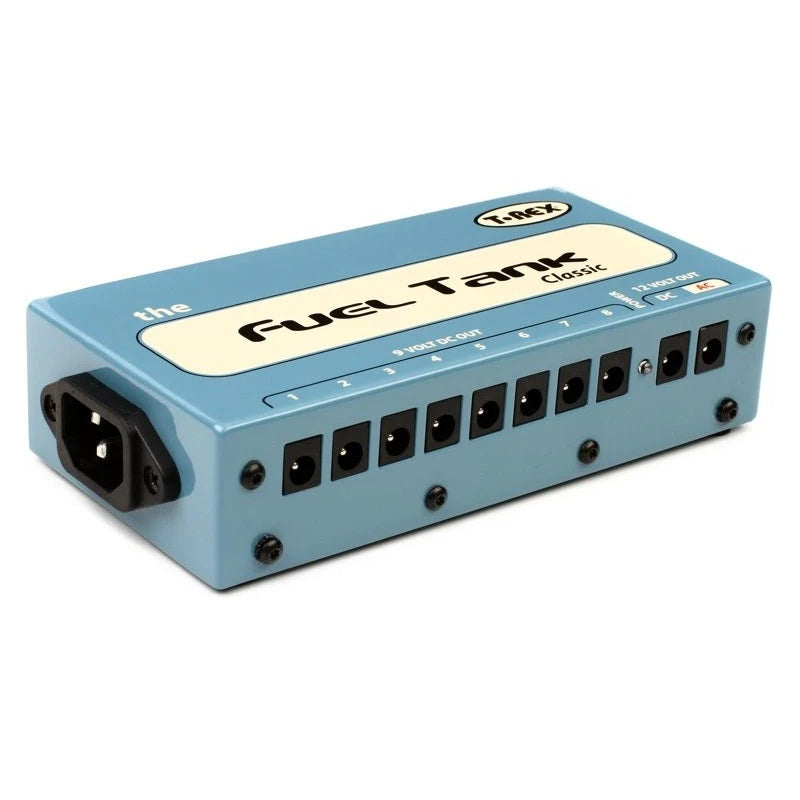

• Fiche d'alimentation secteur, fiche standard à 3 broches

• Sélecteur de tension, 115/230V

• Huit prises de sortie CC de 9 volts, toutes partageant la même terre. Donnant un total de 500 mA

• 1 sortie 12 V CC avec masse isolée, donnant 500 mA

• 1 sortie 12 V CA avec terre isolée, donnant 500 mA

• Fusible à combustion lente 250V 250mA

---

https://www.youtube.com/watch?v=JRLMkX0hRr0

---

Écoutez bien, il y a une leçon à apprendre !

Lorsque vous souhaitez alimenter votre pédale à partir du FuelTank Classic ou de toute autre alimentation, vous devez savoir deux choses sur votre pédale :

1. Quelle tension votre pédale accepte-t-elle pour être pilotée ?

Vous devez trouver ces informations dans le manuel d'utilisation de la pédale ou sur la pédale. La plupart des pédales actuelles acceptent 9 ou 12 volts. Certaines nécessitent 18 volts. Si la pédale est équipée d'un boîtier de piles, il suffit généralement de 9 volts, mais souvent elle accepte également 12 volts.

Toutes les pédales T-Rex peuvent fonctionner sur 12 volts. Certaines (celles avec boîtier de batterie) peuvent également fonctionner sur 9 volts. Mais elles acceptent toute tension comprise entre 9 et 12 volts.

Si votre pédale reçoit moins de tension que nécessaire, il n'y a aucun danger. Elle ne se cassera pas ou ne brûlera pas. Elle sonnera simplement différemment ou ne dira rien du tout. Certains musiciens utilisent même de vieilles piles, qui donnent moins de puissance et donc la pédale produit un autre son – qu'ils aiment.

Si votre pédale reçoit plus de tension que nécessaire, elle risque de se casser ou même de brûler. Si vous avez de la chance, elle sera équipée d'un fusible (à remplacer), mais la plupart des pédales n'en ont pas.

2. Quelle est la consommation d'énergie de votre pédale ?

Vous devez trouver ces informations dans le manuel d'utilisation de la pédale ou sur un autocollant de la pédale, si vous avez de la chance. Si votre pédale est équipée d'un boîtier de batterie, elle consomme généralement très peu d'énergie, environ 20 à 40 mA. Si votre pédale est livrée avec un adaptateur, elle consomme beaucoup plus d'énergie. Cela peut varier de 100 mA à 1 200 mA, voire plus.

Vous êtes maintenant prêt à acheter et à connecter votre/vos pédale(s) à une alimentation électrique.

Si vous avez une combinaison de pédales qui acceptent 9 ou 12 volts, vous êtes au bon endroit, FuelTank Classic. Le Classic fournit même du 12 volts CA, si vous avez une pédale qui nécessite ce type de tension.

Si vous avez plusieurs pédales qui acceptent 9 volts et consomment ensemble moins de 500 mA, vous pouvez les faire fonctionner toutes à partir d'une seule sortie sur la section 9 volts Classic - en utilisant le câble de liaison. Une extrémité du câble de liaison se branche sur l'une des sorties 9 volts du FuelTank Classic. Les autres fiches du câble de liaison se branchent sur les pédales une par une. L'ordre n'a aucune importance.

Si vous avez plusieurs pédales qui acceptent 12 volts et consomment ensemble moins de 500 mA, vous pouvez les faire fonctionner toutes à partir de la sortie 12 volts CC du Classic, en utilisant le câble de liaison. Une extrémité du câble de liaison se branche sur la sortie 12 volts. Les autres fiches du câble de liaison se branchent sur les pédales une par une. L'ordre n'a aucune importance.

Si vous avez une pédale qui accepte 12 volts, mais consomme plus de 500 mA. Vous ne pouvez pas utiliser le FuelTank Classic. Vous avez besoin du FuelTank Chameleon et d'un câble doubleur de courant vert. Ce câble relie deux sorties du Chameleon à une entrée de votre pédale. N'oubliez pas de régler les sorties sur la même tension.

Si vous avez une pédale qui accepte uniquement du 18 volts, vous ne pouvez pas utiliser la Classic. Vous avez besoin du FuelTank Chameleon ou du FuelTank Junior et du câble doubleur de tension jaune. Si vous avez une pédale qui accepte du 12 volts AC et consomme moins de 500 mA (comme la T-Rex Replica), il vous suffit de la connecter à la sortie AC de la Classic ou de la Chameleon à l'aide du câble rouge.

Remarques

Veuillez noter qu'il n'est PAS possible d'utiliser le câble doubleur de courant vert et le câble doubleur de tension jaune sur le FuelTank Classic. Les sorties 9 V du FuelTank Classic ne sont pas isolées.

Veuillez noter que de nombreuses pédales 9 volts sur le marché acceptent 12 volts. Beaucoup de gens ne le savent pas, car ils utilisent généralement une pile 9 volts pour alimenter la pédale ou une alimentation 9 volts.

Veuillez noter que toutes les pédales FuelTank et T-Rex ont le pôle négatif comme centre, ce qui est normal sur le marché. Cela signifie que la broche centrale des prises CC. Très peu de pédales utilisent l'inverse : la broche centrale est positive. Si vous avez une pédale torsadée comme celle-là, vous devez acheter un câble inverseur de polarité.

Il faut faire attention aux distributeurs d'énergie sur le marché. Les gens et les fabricants les appellent des blocs d'alimentation, même s'ils n'en sont pas. Ils n'ont pas de noyau de transformateur à l'intérieur. Ils sont généralement alimentés par un adaptateur et l'énergie est ensuite simplement distribuée dans le boîtier vers plusieurs prises de sortie, parfois sous une tension différente. Souvent, toutes les sorties partagent la même terre, ce qui peut générer du bruit.

Les réservoirs de carburant T-Rex sont tous de véritables alimentations électriques avec de véritables transformateurs à l'intérieur, développés au Danemark et produits par une société de transformateurs danoise, qui travaille en collaboration avec T-Rex.

Tous les modèles FuelTank répondent aux exigences d'une alimentation électrique moderne. Conception solide, pas de bruit, nombreuses sorties, câbles inclus, entrée secteur variable (115/230 volts), fusible d'entrée à l'intérieur.

Bonne chance!
