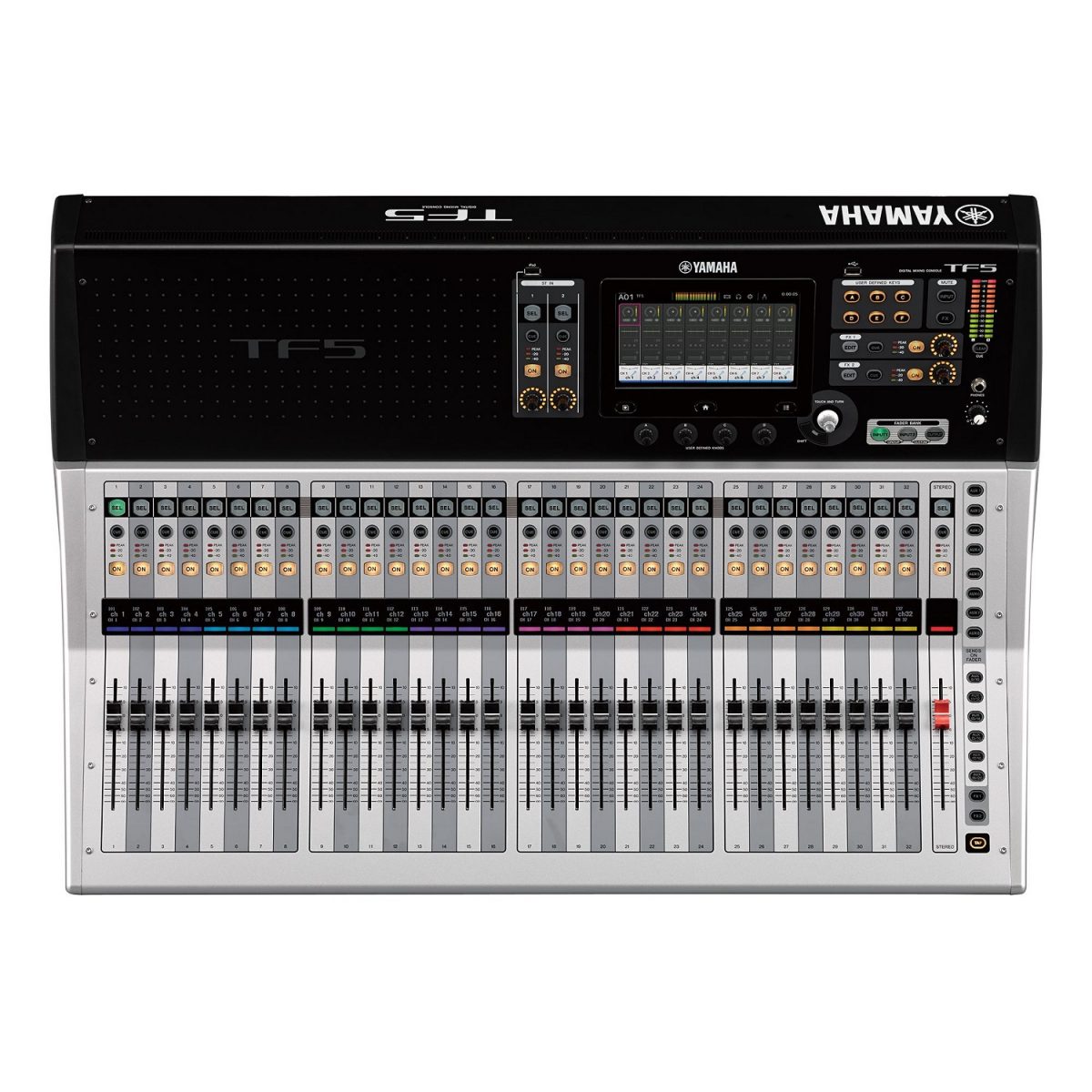

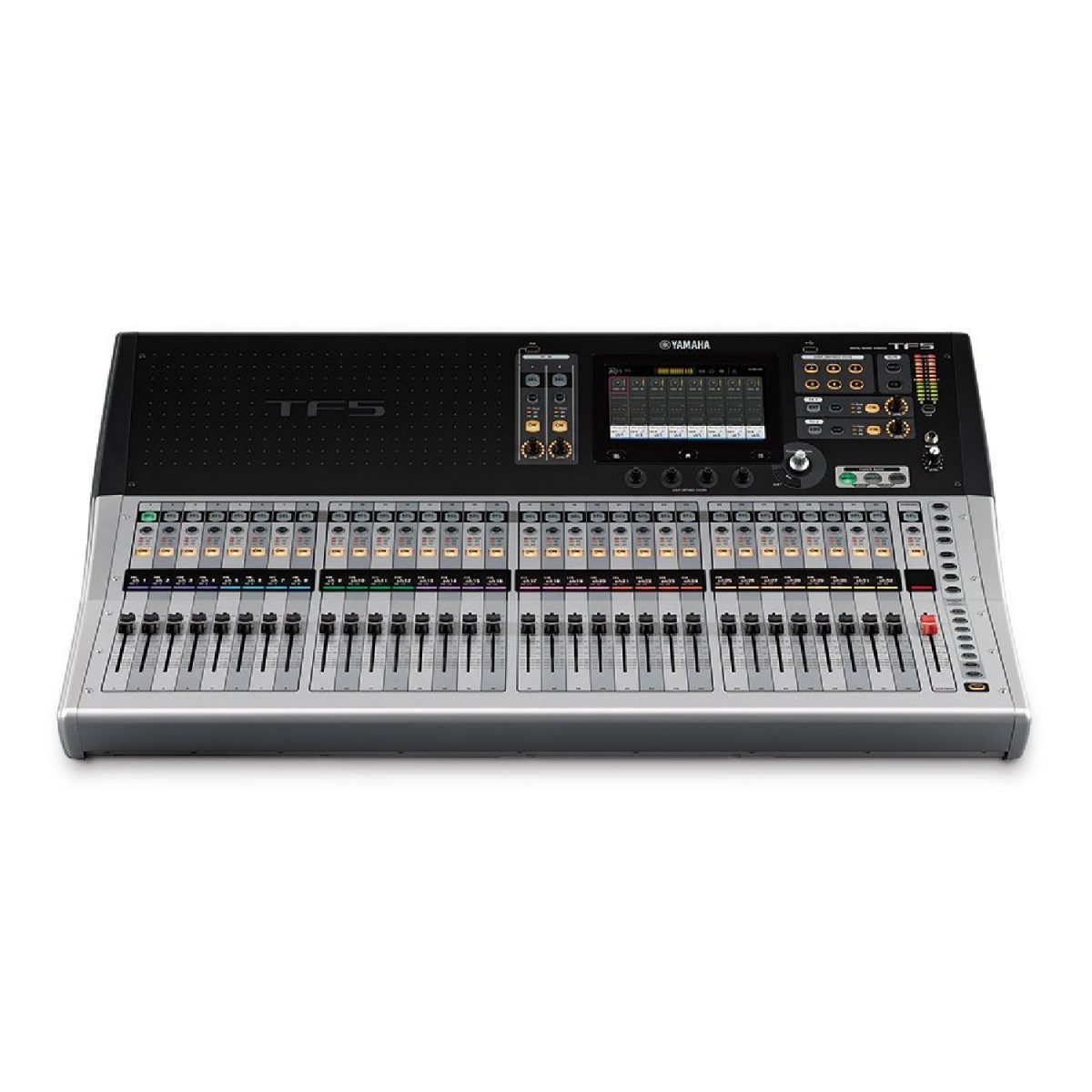

Yamaha - TF5 Console de mixage numérique
- 33 faders motorisés (24 pour les canaux + 1 master)
- 48 canaux au mixage (40 mono + 2 stéréo + 2 retours d'effets)
- 20 Aux (8 mono + 6 stéréo) + bus stéréo + bus Sub
- 8 groupes de DCA avec fonction Roll-out
- 32 entrées analogiques micro/ligne XLR/TRS combo + 2 entrées analogiques RCA stéréo ligne
- 16 sorties analogiques en XLR
- 34 x 34 numériques record/playback via USB 2.0 + 2 x 2 via appareil de stockage USB
- 1 slot d'extension pour carte Dante NY64-D
Impossible de charger la disponibilité de la cueillette
Nous célébrons le lancement de notre nouveau site. Obtenez 20 $ de rabais à l'achat de 1 000 $ et plus. Le rabais est automatiquement appliqué au paiement.
Détails du produit
Détails du produit
Designed with care and crafted from premium materials, our products combine durability, comfort, and timeless style. Each piece is thoughtfully made to enhance your living space, offering a perfect balance of functionality and elegance that complements any home and suits your unique lifestyle.
Vos informations de paiement sont traitées de façon sécurisée. Nous ne conservons pas vos détails de carte de crédit et n'y avons pas accès.
Le design rencontre l’intuition
https://www.youtube.com/watch?v=BFNAmwI73Co
Spécifications de la série TF
TF5 |
TF3 |
TF1 |
||
Schéma général |
||||
Configuration des curseurs |
32 + 1 (Principal) | 24 + 1 (Principal) | 16 + 1 (Principal) | |
Capacité de mélange |
Canaux d'entrée |
48 (40 mono + 2 stéréo + 2 retours) | 48 (40 mono + 2 stéréo + 2 retours) | 40 (32 mono + 2 stéréo + 2 retours) |
Bus auxiliaires |
20 (8 mono + 6 stéréo) | 20 (8 mono + 6 stéréo) | 20 (8 mono + 6 stéréo) | |
Bus stéréo |
1 | 1 | 1 | |
Bus secondaires |
1 | 1 | 1 | |
Fonctions du canal d'entrée |
8 groupes DCA | 8 groupes DCA | 8 groupes DCA | |
Entrées/Sorties |
Entrées |
32 micro/ligne (combo XLR/TRS) + 2 lignes stéréo (RCA) | 24 micro/ligne (combo XLR/TRS) + 2 lignes stéréo (RCA) | 16 micro/ligne (combo XLR/TRS) + 2 lignes stéréo (RCA) |
Sorties |
16 (XLR) | 16 (XLR) | 16 (XLR) | |
Emplacements d'expansion |
1 | 1 | 1 | |
Processeurs intégrés |
DSP |
8 effets + 10 égaliseurs graphiques | 8 effets + 10 égaliseurs graphiques | 8 effets + 10 égaliseurs graphiques |
Spécifications générales |
||||
Fréquence d'échantillonnage |
Interne |
48 kHz | 48 kHz | 48 kHz |
Délai de signal |
Moins de 2,6 ms, ENTRÉE vers SORTIE OMNI, Fs=48 kHz | Moins de 2,6 ms, ENTRÉE vers SORTIE OMNI, Fs=48 kHz | Moins de 2,6 ms, ENTRÉE vers SORTIE OMNI, Fs=48 kHz | |
Curseur |
100 mm motorisé, Résolution = 10 bits, +10 dB à –138 dB, –∞ dB tous les curseurs | 100 mm motorisé, Résolution = 10 bits, +10 dB à –138 dB, –∞ dB tous les curseurs | 100 mm motorisé, Résolution = 10 bits, +10 dB à –138 dB, –∞ dB tous les curseurs | |
Taux de distorsion harmonique totale |
Moins de 0,05 % 20 Hz–20 kHz @+4 dBu dans 600 Ω, ENTRÉE vers SORTIE OMNI, Gain d'entrée=Min. (Mesuré avec un filtre –18 dB/octave@80 kHz) | Moins de 0,05 % 20 Hz–20 kHz @+4 dBu dans 600 Ω, ENTRÉE vers SORTIE OMNI, Gain d'entrée=Min. (Mesuré avec un filtre –18 dB/octave@80 kHz) | Moins de 0,05 % 20 Hz–20 kHz @+4 dBu dans 600 Ω, ENTRÉE vers SORTIE OMNI, Gain d'entrée=Min. (Mesuré avec un filtre –18 dB/octave@80 kHz) | |
Réponse en fréquence |
+0,5, –1,5 dB 20 Hz–20 kHz, référence +4 dBu sortie @1kHz, ENTRÉE vers SORTIE OMNI | +0,5, –1,5 dB 20 Hz–20 kHz, référence +4 dBu sortie @1kHz, ENTRÉE vers SORTIE OMNI | +0,5, –1,5 dB 20 Hz–20 kHz, référence +4 dBu sortie @1kHz, ENTRÉE vers SORTIE OMNI | |
Plage dynamique |
110 dB typ., Convertisseur DA, 107 dB typ., ENTRÉE vers SORTIE OMNI, Gain d'entrée=Min. | 110 dB typ., Convertisseur DA, 107 dB typ., ENTRÉE vers SORTIE OMNI, Gain d'entrée=Min. | 110 dB typ., Convertisseur DA, 107 dB typ., ENTRÉE vers SORTIE OMNI, Gain d'entrée=Min. | |
Niveau de ronflement et de bruit |
Bruit d'entrée équivalent |
–128 dBu typ., Gain d'entrée=Max. (Mesuré avec filtre pondéré A) | –128 dBu typ., Gain d'entrée=Max. (Mesuré avec filtre pondéré A) | –128 dBu typ., Gain d'entrée=Max. (Mesuré avec filtre pondéré A) |
Bruit résiduel de sortie |
–85 dBu, maître ST arrêt (Mesuré avec filtre pondéré A) | –85 dBu, maître ST arrêt (Mesuré avec filtre pondéré A) | –85 dBu, maître ST arrêt (Mesuré avec filtre pondéré A) | |
Diaphonie |
–100 dB (Mesuré avec filtre –30 dB/octave@22 kHz), canaux ENTRÉE/SORTIE OMNI adjacents, Gain d'entrée=Min. | –100 dB (Mesuré avec filtre –30 dB/octave@22 kHz), canaux ENTRÉE/SORTIE OMNI adjacents, Gain d'entrée=Min. | –100 dB (Mesuré avec filtre –30 dB/octave@22 kHz), canaux ENTRÉE/SORTIE OMNI adjacents, Gain d'entrée=Min. | |
Alimentation électrique requise |
100–240 V 50/60 Hz | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | |
Consommation électrique |
120 W | 110 W | 100 W | |
Dimensions |
L |
866 mm (34,1 po) | 716 mm (28,2 po) | 510 mm (20,1 po) |
H |
225 mm (8,9 po) | 225 mm (8,9 po) | 225 mm (8,9 po) | |
P |
599 mm (23,6 po) | 599 mm (23,6 po) | 599 mm (23,6 po) | |
Poids net |
20,0 kg (44,1 lb) | 17,0 kg (37,5 lb) | 13,5 kg (29,8 lb) | |
Accessoires |
Guide rapide, cordon d'alimentation, Nuendo Live | Guide rapide, cordon d'alimentation, Nuendo Live | Guide rapide, cordon d'alimentation, Nuendo Live | |
Options |
Carte d'expansion, pédale de commande (FC5) | Carte d'expansion, pédale de commande (FC5) | Kit de montage en rack RK5014, carte d'expansion, pédale de commande (FC5) | |
Autres |
Plage de température de fonctionnement : 0–40 °C, Plage de température de stockage : -20–60 °C | Plage de température de fonctionnement : 0–40 °C, Plage de température de stockage : -20–60 °C | Plage de température de fonctionnement : 0–40 °C, Plage de température de stockage : -20–60 °C |
Enregistrement/Lecture
| PC/Mac (USB2.0) | Enregistrement 34 pistes, Lecture 34 pistes |
| Périphérique de stockage USB | Enregistrement 2 pistes (disque dur USB/SSD) *, Lecture 2 pistes (disque dur USB/SSD/clé USB) |
Caractéristiques d'entrée analogique
*1. La sensibilité est le niveau le plus bas qui produira une sortie de +4dBu (1,23V) ou le niveau de sortie nominal lorsque l'unité est réglée au gain maximum. (Tous les curseurs et contrôles de niveau sont à la position maximale.) *2. 1: GND, 2: HOT, 3: COLD *3. Tip: HOT, Ring: COLD, Sleeve: GND *4. Dans ces spécifications, 0dBu = 0,775Vrms. *5. Une alimentation fantôme +48V DC peut être fournie aux connecteurs XLR d'entrée via un commutateur contrôlé individuellement par logiciel.Caractéristiques de sortie analogique
*1. 1: GND, 2: HOT, 3: COLD *2. Tip: GAUCHE, Ring: DROIT, Sleeve: GND *3. Dans ces spécifications, 0dBu = 0,775Vrms. *4. Tous les convertisseurs de sortie DA sont 24bit, suréchantillonnage 128x. *5. La position du contrôle de niveau est abaissée de 16dB par rapport au maximum.Spécifications d'entrée/sortie numérique
Bornes |
Format |
Longueur de données |
Audio |
Connecteur |
| USB (VERS HÔTE) | USB | 24bit | 34ch entrée / 34ch sortie, PCM | USB (type B) |
| iPad | USB | - | Lecture : données fichier MP3 ou WAV / Enregistrement : données fichier WAV | USB (type A) |
Spécifications de commande E/S
Bornes |
Format |
Niveau |
Connecteur |
| RÉSEAU | IEEE802.3 | 10BASE-T/100Base-TX | RJ-45 |
| PÉDALE DE COMMANDE | - | - | Téléphone TS |
